Hướng dẫn lắp đặt van cửa phai gắn tường (wall-fixed penstocks)
Kiểm tra bề mặt bê tông và độ cao trước khi lắp đặt van cửa phai
- Đo đạc chính xác độ cao lắp đặt như đúng yêu cầu, kiểm tra bề mặt Bê tông trước khi lắp đặt phần khung van
- Đảm bảo bề mặt bê tông khô ráo để có được độ kết dính khi trám thêm vữa hoặc sica để lấp đầy khe hở giữa khung van và bề mặt bê tông

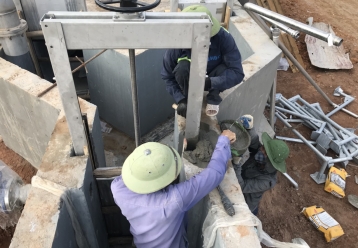

Kiểm tra vị trí lắp đặt cánh – khung van cửa phai
- Khung van cửa phai phải nằm chính giữa khe tường
- Điều chỉnh sao cho khung van cân bằng và thẳng đứng, đánh dấu lại các vị trí khung van và khoan lỗ tương ứng
- Kiểm tra độ cân bằng tiêu chuẩn của khung van, hoàn tất việc khoan lỗ ở các vị trí đã xác định
- Căn chỉnh cánh van cân bằng và hạ từ từ hai bên vào khung van đến khi chạm thanh U đáy
Tiến hành lắp đặt trục vít và thiết bị vận hành
- Xác định vị trí thẳng đứng của trục vít, vị trí này sẽ cân bằng và chính giữa trục đối xứng của khung van. Đánh dấu vị trí trục vít, giá đỡ và các vị trí bắt bu lông của giá đỡ
- Hoàn thiện việc bắt bu lông ở các vị trí của giá đỡ
- Lắp đặt thiết bị truyền động điện
Lưu ý khi lắp đặt van cửa phai trên tường
- Cần dọn dẹp vệ sinh lại van, khung van, trục vít, khu vực xung quanh chỗ lắp đặt để tránh vật liệu thi công thừa lọt vào khe van (Việc này thường làm hỏng gioăng cao su, kẹt van, van không đóng mở hết hành trình hoặc khó đóng mở van)
- Để vận hành trơn tru thì cần bôi một lớp mỡ vào trục vít me trước khi lắp vào cánh van
- Thao tác đóng mở van hết hành trình, van hoạt động trơn tru, lên xuống cân xứng, không phát ra tiếng ồn bất thường là đặt yêu cầu
