Phân Tích Hệ Thống Thoát Nước Mái Siphonic Bằng EPANET

1. Giới thiệu

Hệ thống thoát nước mái đóng vai trò quan trọng trong việc bảo vệ công trình khỏi nguy cơ ngập úng. Hai loại hệ thống chính là:

1. Hệ thống thoát nước mái truyền thống (CRDS – Conventional Roof Drainage System)
   • Hoạt động theo nguyên lý dòng chảy hở, trong đó nước chảy xuống ống thoát cùng với không khí để duy trì áp suất gần với áp suất khí quyển.
   • Hiệu suất thoát nước bị giới hạn do yêu cầu duy trì khoảng không khí bên trong đường ống.
2. Hệ thống thoát nước mái siphonic (SRDS – Siphonic Roof Drainage System)
   • Khi đạt điều kiện hoạt động tối ưu (fully primed), hệ thống hoạt động theo nguyên lý dòng chảy kín với áp suất thấp, tạo ra lực hút giúp nước di chuyển nhanh hơn.
   • So với CRDS, SRDS có khả năng thoát nước cao hơn, sử dụng toàn bộ tiết diện ống, giảm đường kính ống thoát, tiết kiệm vật liệu và chi phí lắp đặt.

Mục tiêu nghiên cứu

Nhóm nghiên cứu tại Đại học Bách khoa Valencia (Universitat Politècnica de València, Tây Ban Nha) gồm các nhà khoa học:

• Gonzalo López-Patiño
• Pedro L. Iglesias-Rey
• Francisco Javier Martínez-Solano
• Vicente S. Fuertes-Miquel

Mục tiêu của nghiên cứu này là:

• Đánh giá tính khả thi của phần mềm EPANET trong việc mô phỏng và thiết kế hệ thống SRDS.
• Thực hiện thí nghiệm thực tế để so sánh với mô phỏng EPANET.
• Điều chỉnh EPANET để phù hợp với SRDS, đặc biệt là các tổn thất cục bộ và ảnh hưởng của động năng dòng chảy.

2. Phương pháp nghiên cứu

2.1. Mô hình thí nghiệm

Nhóm nghiên cứu đã xây dựng một mô hình thí nghiệm thu nhỏ trong phòng thí nghiệm, bao gồm:

• Bể chứa nước phía dưới để thu gom nước thoát ra từ hệ thống.
• Bơm nước để tuần hoàn nước từ bể dưới lên mái.
• Hệ thống ống thoát nước siphonic gồm các đoạn ống đứng, ống ngang, cút nối 90° và hố thu nước.
• Các thiết bị đo lường để ghi nhận mức nước, áp suất tại nhiều điểm khác nhau trong hệ thống.

Mô hình này cho phép kiểm tra khả năng thoát nước ở các mức mưa khác nhau và đo lường các thông số để so sánh với mô phỏng EPANET.

2.2. Xác định tổn thất cục bộ trong hệ thống

Trong hệ thống SRDS, tổn thất áp suất xảy ra ở:

• Hố thu nước (roof drain): Điểm đầu vào của hệ thống, nơi nước chuyển từ mái xuống đường ống.
• Các cút nối 90°: Gây ra thay đổi hướng dòng chảy, tạo tổn thất ma sát.
• Điểm xả: Nơi nước thoát ra khỏi hệ thống về bể chứa, có tổn thất do thay đổi vận tốc dòng chảy.

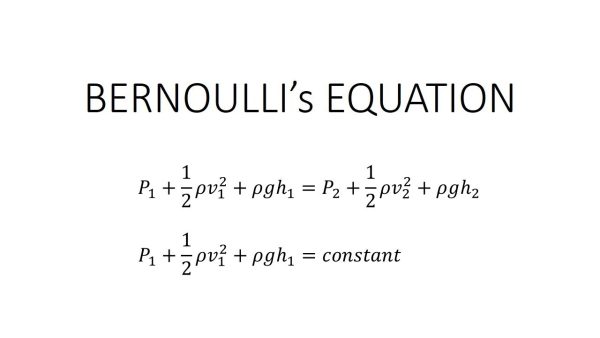

Tổn thất cục bộ được tính toán bằng phương trình năng lượng Bernoulli:

Nhóm nghiên cứu đã đo lường và tính toán các giá trị tổn thất này để đưa vào mô hình EPANET.

2.3. Xây dựng mô hình EPANET cho SRDS

EPANET là phần mềm mô phỏng mạng lưới cấp nước áp lực, nhưng có thể điều chỉnh để phân tích SRDS với một số thay đổi:

1. Mô hình hóa các yếu tố đặc biệt
   • Các điểm có tổn thất cục bộ (hố thu, cút nối) được mô phỏng bằng ống ảo có hệ số tổn thất tương ứng.
   • Điểm xả được mô phỏng như một nút phụ thuộc áp suất (pressure-dependent demand node), thay vì một điểm có lưu lượng cố định.
2. Bổ sung động năng vào phương trình năng lượng
   • EPANET không tính đến thành phần động năng (v22g\frac{v^2}{2g}), dẫn đến sai lệch kết quả áp suất.
   • Phải điều chỉnh kết quả mô phỏng bằng cách trừ đi động năng khỏi giá trị áp suất tính được.

3. Kết quả và thảo luận

3.1. Kết quả thực nghiệm

• 9 thí nghiệm với các mức lưu lượng khác nhau được thực hiện.
• Dữ liệu đo lường bao gồm áp suất tại 5 điểm trong hệ thống và lưu lượng nước thoát.
• Kết quả thực nghiệm được so sánh với mô phỏng EPANET để đánh giá độ chính xác.

3.2. Đánh giá sai số

• Sai số trung bình của áp suất giữa thực nghiệm và EPANET: dưới 5%.
• Sai số trung bình của lưu lượng: dưới 3%.

Sai số này thấp hơn các nghiên cứu trước đây, chứng tỏ mô hình EPANET có thể mô phỏng chính xác SRDS sau khi được điều chỉnh.

3.3. So sánh với phần mềm thương mại

• Kết quả EPANET được so sánh với SIPHONITEC®, phần mềm thương mại chuyên dụng cho SRDS.
• Sự khác biệt giữa hai phần mềm là không đáng kể, xác nhận EPANET có thể thay thế các công cụ thương mại trong thiết kế SRDS.

4. Kết luận

• EPANET có thể sử dụng để phân tích SRDS nếu điều chỉnh phù hợp, đặc biệt là mô hình hóa tổn thất cục bộ và động năng.
• Độ chính xác cao, với sai số dưới 5% khi so sánh với dữ liệu thực nghiệm.
• So với phần mềm thương mại, EPANET cho kết quả tương đương, giúp kỹ sư có thêm công cụ miễn phí và hiệu quả để thiết kế SRDS.

Hướng phát triển tiếp theo

• Xây dựng mô hình thí nghiệm lớn hơn để mô phỏng hệ thống có nhiều hố thu.
• Phát triển công cụ thiết kế tự động dựa trên EPANET để hỗ trợ kỹ sư trong tính toán SRDS.
